水泥廠預熱器
時間：2022-02-23 09:30:08
點擊：5167 次
來源：洛陽建材建筑設計研究院有限公司
一、水泥廠預熱器簡介

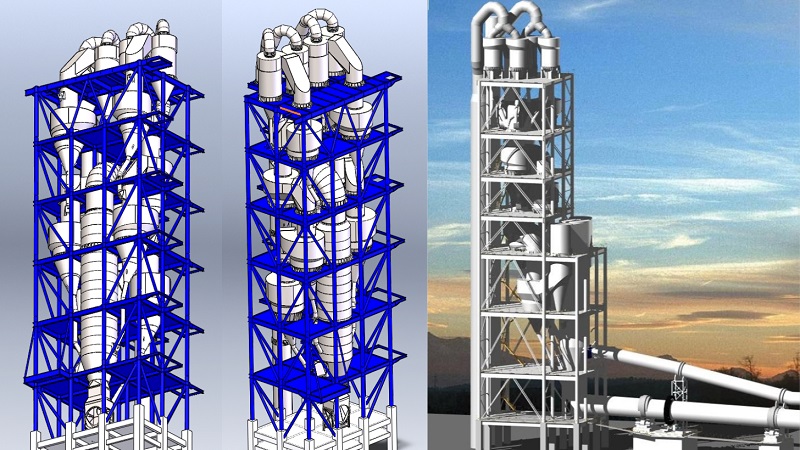

水泥廠預熱器的主要功能是充分利用回轉窯和分解爐排出的廢氣余熱加熱生料，使生料預熱及部分碳酸鹽分解。水泥廠預熱器主要由旋風筒，風管，下料管，分解爐，鎖風閥，撒料盤，內筒掛片，分解爐和喂料室等部分組成。
二、水泥廠預熱器工作原理：
物料入窯斗提升進入預熱器頂部分料槽，旋轉下料器從風管上的喂料口進入預熱器，隨上升氣流風管內物料被帶入旋風筒；在旋風筒內，物料被旋風收集，通過下料管進入風管，下料管出口端設有撒料裝置，力求物料均勻分布在上升氣流中，這樣，物料與熱氣體得到了充分的熱交換。旋風筒以上的各級流程均與以上所述類似。分解爐是預熱器系統中一個核心設備，裝有噴煤管，約有總燃料55-65%的煤粉在爐內燃燒，為物料的分解提供溫度。經充分加熱和分解的物料伴隨著氣體進入旋風筒，物料進入回轉窯。
三、水泥廠預熱器應用特點：
我院設計生產的高效低阻的預熱器與適應性較高的分解爐一起構成的新型預分解系統，旋風筒結構以大蝸殼、短柱體為主要特征，旋風筒蝸殼采用等角變高技術，其進氣口為斜切角并設置了導流板，更有利于氣體的流動，有效降低了系統的阻力；減少了進口處平段的積料；較高的分離效率，有效地減少了預熱器內部的物料循環，提高了系統的效率；旋風筒內筒采用了耐熱鋼制作的懸掛分片式圓形結構，便于維修更換；采用新型雙旋切噴騰管道式分解爐，爐內流場更加合理，保證煤粉有足夠的時間燃盡。確保入窯物料的分解率達≥94%，出C1筒廢氣溫度≤320℃，系統阻力≤4800Pa。
